對(duì)于硅膠制品廠家來說，很多時(shí)候也會(huì)采用不用材質(zhì)的原材料來制作產(chǎn)品來制作出相應(yīng)的性能以及達(dá)到良好的功效，而對(duì)于合成橡膠當(dāng)中大家可能對(duì)硅橡膠以及氟橡膠，和其他一些橡膠有過了解，但是對(duì)于橡塑合成材質(zhì)當(dāng)中你是否有全面的了解過合成橡膠當(dāng)中的全部介紹呢，下面帝博硅膠小編為你講解！

1、天然橡膠（NR）

以橡膠烴（聚異戊二烯）為主，含少量蛋白質(zhì)、水分、樹脂酸、糖類和無機(jī)鹽等。彈性大，定伸強(qiáng)度高，抗撕裂性和電絕緣性優(yōu)良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在綜合性能方面優(yōu)于多數(shù)合成橡膠。缺點(diǎn)是耐氧和耐臭氧性差，容易老化變質(zhì)；耐油和耐溶劑性不好，第抗酸堿的腐蝕能力低；耐熱性不高。使用溫度范圍：約－60℃~＋80℃。制作輪胎、膠鞋、膠管、膠帶、電線電纜的絕緣層和護(hù)套以及其他通用制品。特別適用于制造扭振消除器、發(fā)動(dòng)機(jī)減震器、機(jī)器支座、橡膠－金屬懸掛元件、膜片、模壓制品。

2、丁苯橡膠（SBR）

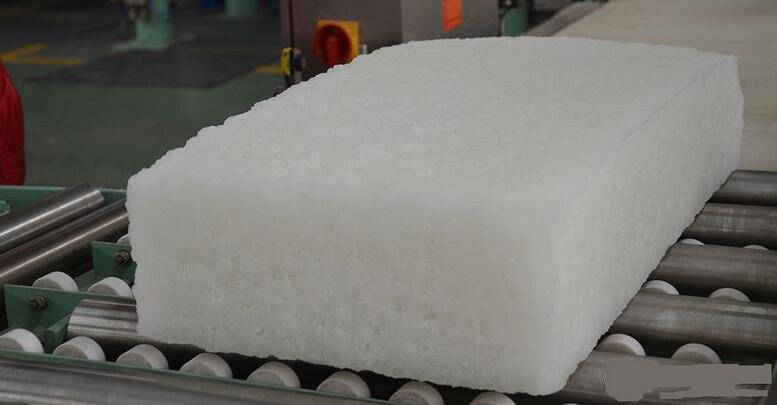

丁二烯和苯乙烯的共聚體。性能接近天然橡膠，是目前產(chǎn)量最大的通用合成橡膠，其特點(diǎn)是耐磨性、耐老化和耐熱性超過天然橡膠，質(zhì)地也較天然橡膠均勻。缺點(diǎn)是：彈性較低，抗屈撓、抗撕裂性能較差；加工性能差，特別是自粘性差、生膠強(qiáng)度低。使用溫度范圍：約－50℃~＋100℃。 主要用以代替天然橡膠制作輪胎、膠板、膠管、膠鞋及其他通用制品。

3、順丁橡膠（BR）

是由丁二烯聚合而成的順式結(jié)構(gòu)橡膠，順丁橡膠是僅次于丁苯橡膠的第二大合成橡膠。優(yōu)點(diǎn)是：彈性與耐磨性優(yōu)良，耐老化性好，耐低溫性優(yōu)異，在動(dòng)態(tài)負(fù)荷下發(fā)熱量小，易于金屬粘合。缺點(diǎn)是強(qiáng)度較低，抗撕裂性差，加工性能與自粘性差。使用溫度范圍：約－60℃~＋100℃。一般多和天然橡膠或丁苯橡膠并用，主要制作輪胎胎面、運(yùn)輸帶和特殊耐寒制品。

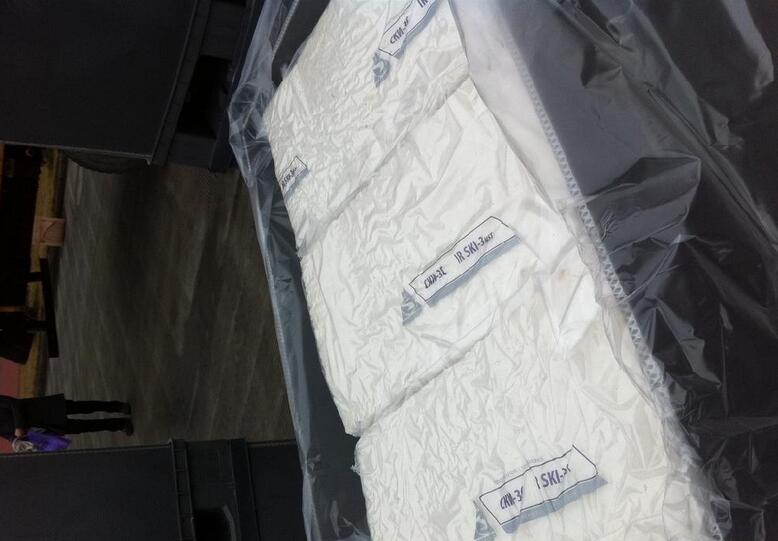

4、異戊橡膠（IR）

是由異戊二烯單體聚合而成的一種順式結(jié)構(gòu)橡膠?；瘜W(xué)組成、立體結(jié)構(gòu)與天然橡膠相似，性能也非常接近天然橡膠，故有合成天然橡膠之稱。它具有天然橡膠的大部分優(yōu)點(diǎn)，耐老化由于天然橡膠，彈性和強(qiáng)力比天然橡膠稍低，加工性能差，成本較高。使用溫度范圍：約－50℃~＋100℃ 可代替天然橡膠制作輪胎、膠鞋、膠管、膠帶以及其他通用制品。

5、氯丁橡膠（CR）

是由氯丁二烯做單體乳液聚合而成的聚合體，外觀為乳白色、米黃色或淺棕色的片狀或塊狀物。這種橡膠分子中含有氯原子，所以與其他通用橡膠相比：它具有優(yōu)良的抗氧、抗臭氧性，不易燃，著火后能自熄，耐油、耐溶劑、耐酸堿以及耐老化、氣密性好等優(yōu)點(diǎn)；其物理機(jī)械性能也比天然橡膠好，故可用作通用橡膠，也可用作特種橡膠。主要缺點(diǎn)是耐寒性較差，比重較大、相對(duì)成本高，電絕緣性不好，加工時(shí)易粘滾、易焦燒及易粘模。此外，生膠穩(wěn)定性差，不易保存。使用溫度范圍：約－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的電纜護(hù)套及各種防護(hù)套、保護(hù)罩；耐油、耐化學(xué)腐蝕的膠管、膠帶和化工襯里；耐燃的地下采礦用橡膠制品，以及各種模壓制品、密封圈、墊、粘結(jié)劑等。

6、丁基橡膠（IIR）

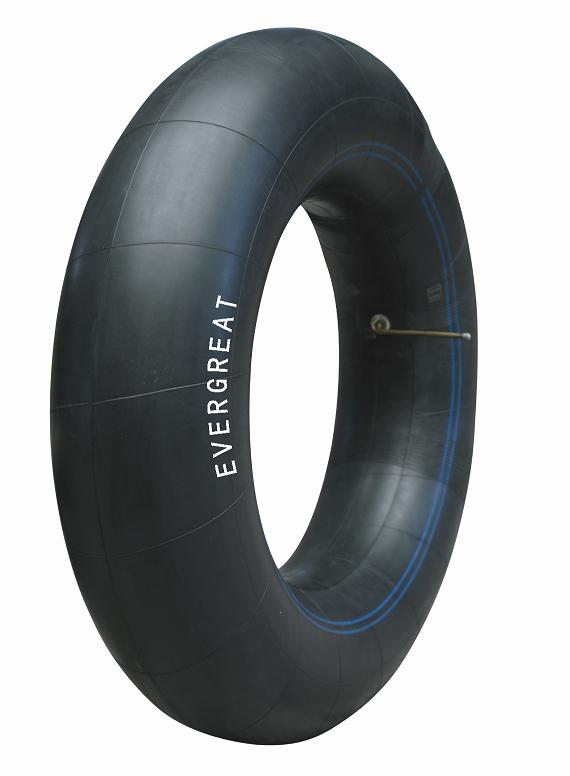

是異丁烯和少量異戊二烯或丁二烯的共聚體。最大特點(diǎn)是氣密性好，耐臭氧、耐老化性能好，耐熱性較高，長(zhǎng)期工作溫度可在130℃以下；能耐無機(jī)強(qiáng)酸（如硫酸、硝酸等）和一般有機(jī)溶劑，吸振和阻尼特性良好，電絕緣性也非常好。缺點(diǎn)是彈性差，加工性能差，硫化速度慢，粘著性和耐油性差。使用溫度范圍：約－40℃~＋120℃。 主要用作內(nèi)胎、水胎、氣球、電線電纜絕緣層、化工設(shè)備襯里及防震制品、耐熱運(yùn)輸帶、耐熱老化的膠布制品。

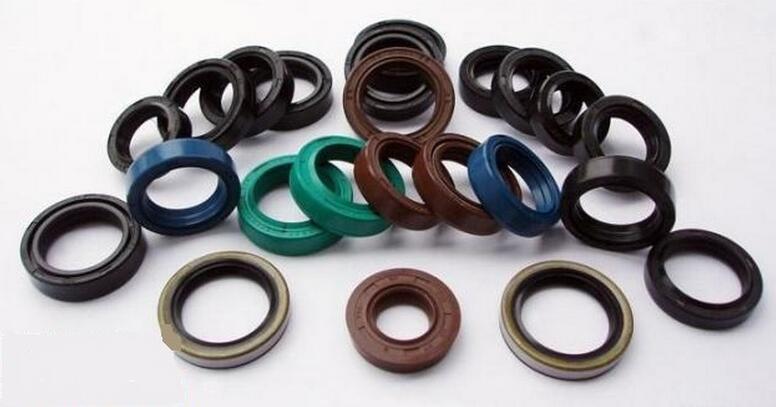

7、丁晴橡膠（NBR）

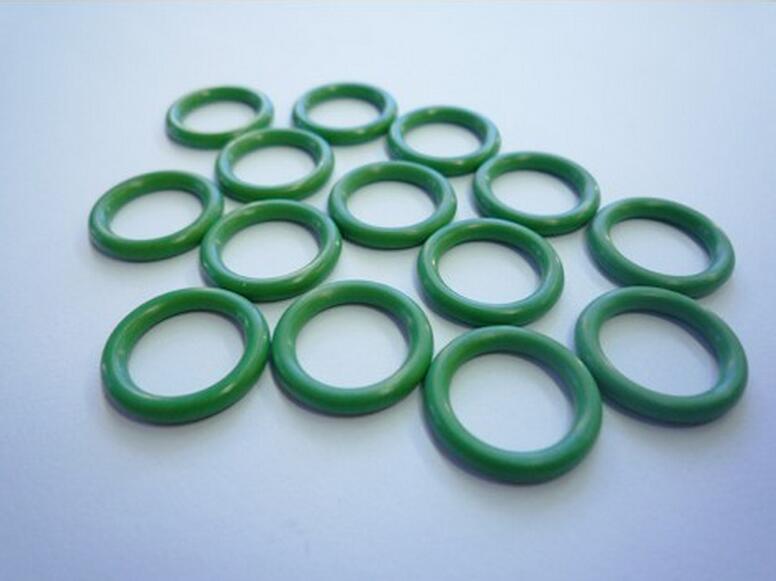

丁二烯和丙烯晴的共聚體。特點(diǎn)是耐汽油和脂肪烴油類的性能特別好，僅次于聚硫橡膠、丙烯酸酯和氟橡膠，而優(yōu)于其他通用橡膠。耐熱性好，氣密性、耐磨及耐水性等均較好，粘結(jié)力強(qiáng)。缺點(diǎn)是耐寒及耐臭氧性較差，強(qiáng)力及彈性較低，耐酸性差，電絕緣性不好，耐極性溶劑性能也較差。使用溫度范圍：約－30℃~＋100℃。 主要用于制造各種耐油制品，如膠管、密封制品等。丁腈橡膠中丙烯腈含量(%)有42～46、36～41、31～35、25～30、18～24等五種。丙烯腈含量越多，耐油性越好,但耐寒性則相應(yīng)下降。

8、氫化丁晴橡膠（HNBR）

丁二烯和丙烯晴的共聚體。它是通過全部或部分氫化NBR的丁二烯中的雙鍵而得到的。其特點(diǎn)是機(jī)械強(qiáng)度和耐磨性高，用過氧化物交聯(lián)時(shí)耐熱性比NBR好，其他性能與丁晴橡膠一樣。缺點(diǎn)是價(jià)格較高。使用溫度范圍：約－30℃~＋150℃。主要用于耐油、耐高溫的密封制品。

9、乙丙橡膠（EPM\\EPDM）

乙烯和丙烯的共聚體，一般分為二元乙丙橡膠和三元乙丙橡膠。前者為乙烯和丙烯的共聚物，以EPM表示，后者為乙烯、丙烯和少量的非共軛二烯烴第三單體的共聚物，以EPDM表示。兩者統(tǒng)稱為乙丙橡膠，即ethylene propylene rubber（EPR）。特點(diǎn)是抗臭氧、耐紫外線、耐天候性和耐老化性優(yōu)異，居通用橡膠之首。電絕緣性、耐化學(xué)性、沖擊彈性很好，耐酸堿，比重小，可進(jìn)行高填充配合。耐熱可達(dá)150℃，耐極性溶劑－酮、酯等，但不耐脂肪烴和芳香烴，其他物理機(jī)械性能略次于天然橡膠而優(yōu)于丁苯橡膠。缺點(diǎn)是自粘性和互粘性很差，不易粘合。使用溫度范圍：約－50℃~＋150℃。 主要用作化工設(shè)備襯里、電線電纜包皮、蒸汽膠管、耐熱運(yùn)輸帶、汽車用橡膠制品及其他工業(yè)制品。

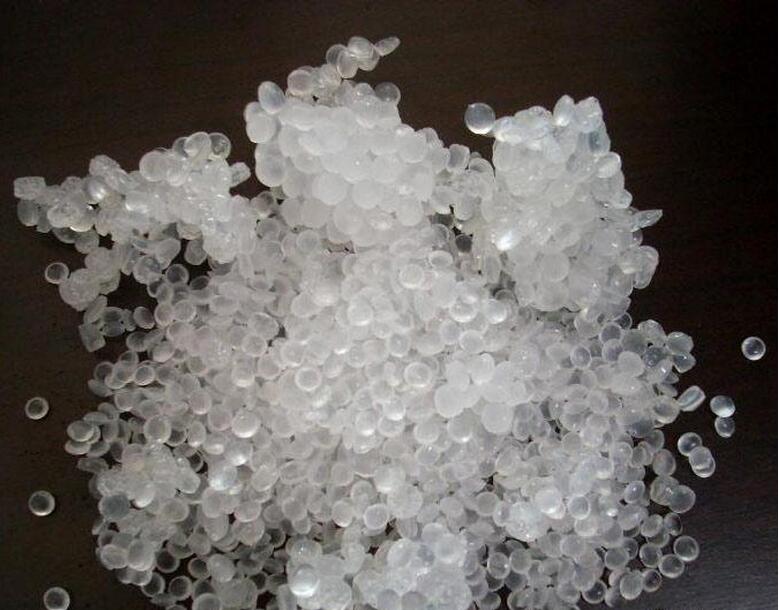

10、硅橡膠（Q）

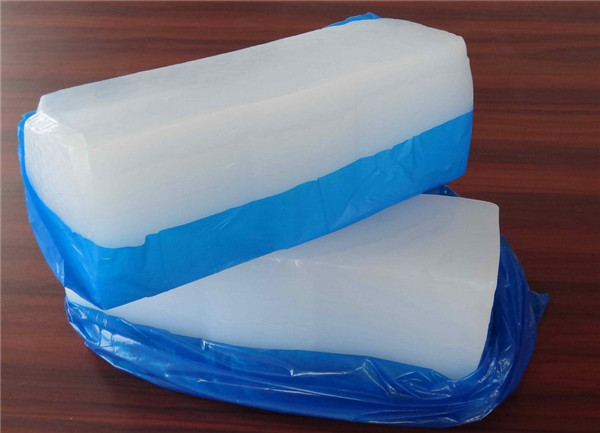

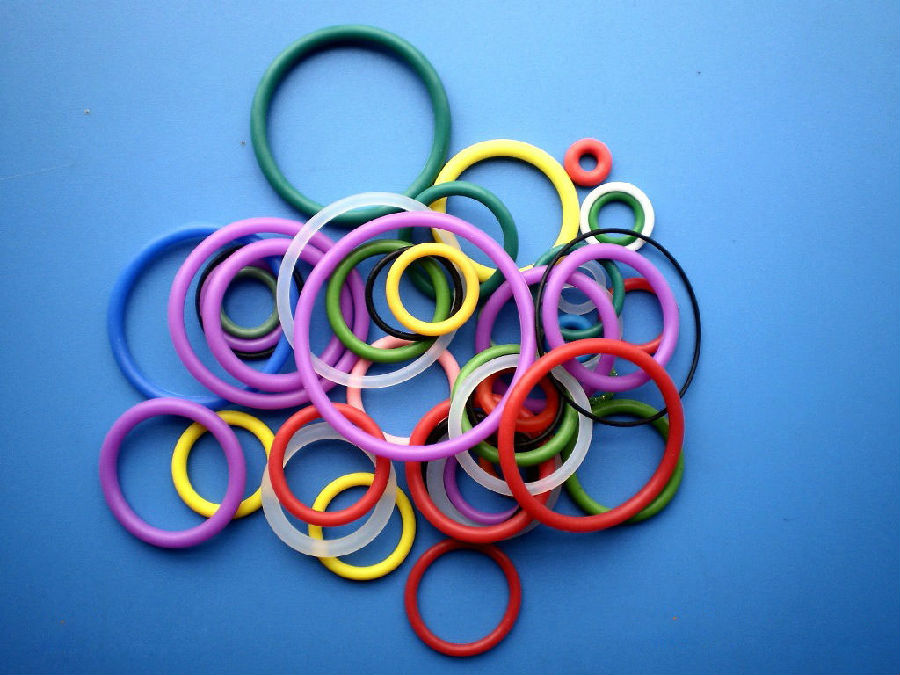

硅橡膠分為有機(jī)硅與無機(jī)硅，主鏈含有機(jī)硅、氧原子的特種橡膠，其中起主要作用的是硅元素。其主要特點(diǎn)是既耐高溫（最高300℃）又耐低溫（最低－100℃），是目前最好耐寒耐熱、耐高溫橡膠；同時(shí)電絕緣性優(yōu)良，對(duì)熱氧化和臭氧的穩(wěn)定性很高，化學(xué)惰性大，對(duì)任何物質(zhì)不發(fā)生任何反應(yīng)，屬于無毒無色無味材質(zhì)。缺點(diǎn)是機(jī)械強(qiáng)度較低，耐油、耐溶劑和耐酸堿性差，較難硫化，價(jià)格較貴。使用溫度：－60℃~＋200℃。主要用于制作耐高低溫制品（膠管、密封件，生活用品，等）、耐高溫電線電纜絕緣層，由于其無毒無味，還用于食品及醫(yī)療工業(yè)。硅橡膠分熱硫化型（高溫硫化硅膠HTV）、室溫硫化型（RTV），其中室溫硫化型又分縮聚反應(yīng)型和加成反應(yīng)型。

11、氟橡膠（FPM）

是由含氟單體共聚而成的有機(jī)彈性體。其特點(diǎn)耐溫高可達(dá)300℃，耐酸堿，耐油性是耐油橡膠中最好的，抗輻射、耐高真空性能好；電絕緣性、機(jī)械性能、耐化學(xué)腐蝕性、耐臭氧、耐大氣老化性均優(yōu)良。缺點(diǎn)是加工性差，價(jià)格昂貴耐寒性差，彈性透氣性較低。使用溫度范圍：－20℃~＋200℃。主要用于國(guó)防工業(yè)制造飛機(jī)、火箭上的耐真空、耐高溫、耐化學(xué)腐蝕的密封材料、膠管或其他零件及汽車工業(yè)。氟橡膠23，國(guó)內(nèi)俗稱1號(hào)膠，為偏氟乙烯和三氟氯乙烯共聚物。氟橡膠26，國(guó)內(nèi)俗稱2號(hào)膠，杜邦牌號(hào)VITON A，為偏氟乙烯和六氟丙烯共聚物，綜合性能優(yōu)于1號(hào)膠。氟橡膠246，國(guó)內(nèi)俗稱3號(hào)膠，杜邦牌號(hào)VITON B，為偏氟乙烯、四氟乙烯、六氟丙烯三元共聚物，氟含量高于26膠，耐溶劑性能好。氟橡膠TP，國(guó)內(nèi)俗稱四丙膠，旭硝子牌號(hào)AFLAS，為四氟乙烯和碳?xì)浔┕簿畚?，耐水蒸汽和耐堿性能優(yōu)越。

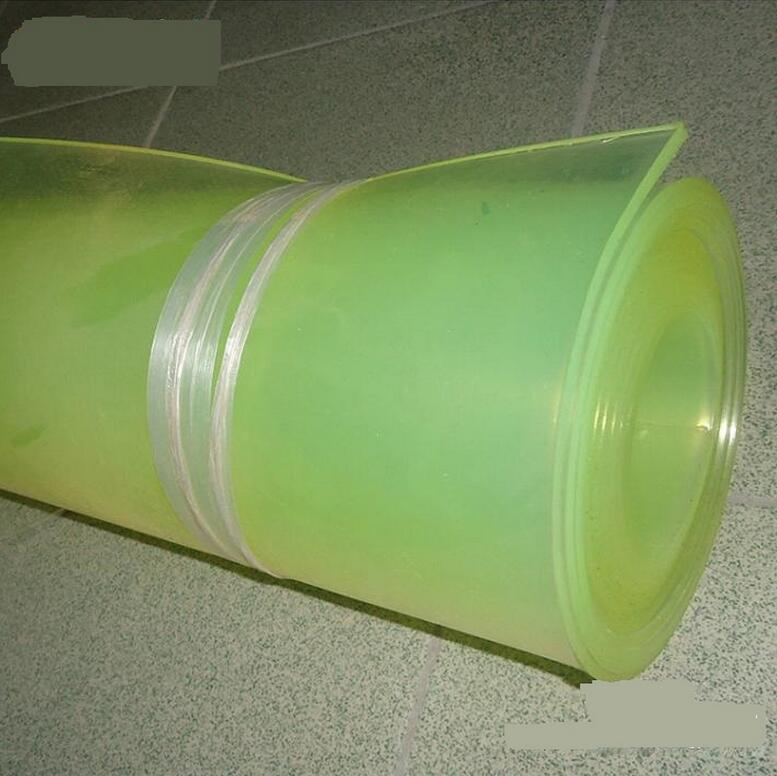

12、聚氨酯橡膠（AU\\EU）

有聚酯（或聚醚）與二異氰酸酯類化合物聚合而成的彈性體。其特點(diǎn)是耐磨性好，在各種橡膠中是最好的；強(qiáng)度高、彈性好、耐油性優(yōu)良。耐臭氧、耐老化、氣密性等也優(yōu)異。缺點(diǎn)是耐溫性能較差，耐水和耐堿性差，耐芳香烴、氯化烴及酮、酯、醇類等溶劑性較差。使用溫度范圍：約－30℃~＋80℃。制作輪胎緊挨由零件、墊圈、防震制品，以及耐磨、高強(qiáng)度和耐油的橡膠制品。聚氨酯彈性體傳統(tǒng)的分類是按加工方法來劃分的，分為澆注型聚氨酯彈性體、混煉型聚氨酯彈性體和熱塑型聚氨酯彈性體。由于使用的原料、合成和加工方法以及應(yīng)用目的等不同，又出現(xiàn)了反應(yīng)注射型聚氨酯彈性體(RIMPU)和溶液分散型聚氨酯彈性體。也有按原料化學(xué)組成來分的，一般有聚酯類或聚醚類之別，因而有聚醚類聚氨酯彈性體和聚酯類聚氨酯彈性。

13、丙烯酸酯橡膠（ACM\\AEM）

它是丙烯酸乙酯或丙烯酸丁酯的聚合物。其特點(diǎn)是兼有良好的耐熱、耐油性能，在含有硫、磷、氯添加劑的潤(rùn)滑油中性能穩(wěn)定。同時(shí)耐老化、耐氧和臭氧、耐紫外線、氣密性優(yōu)良。缺點(diǎn)是耐寒性差，不耐水，不耐蒸汽及有機(jī)和無機(jī)酸、堿。在甲醇、乙二醇、酮酯等水溶性溶液內(nèi)膨脹嚴(yán)重。同時(shí)彈性和耐磨性差，電絕緣性差，加工性能較差。使用溫度范圍：約－25℃~＋150℃。 可用于制造耐油、耐熱、耐老化的制品，如密封件、膠管、化工襯里等。ACM的共聚單體可分為主單體、低溫耐油單體和硫化點(diǎn)單體等三類單體。

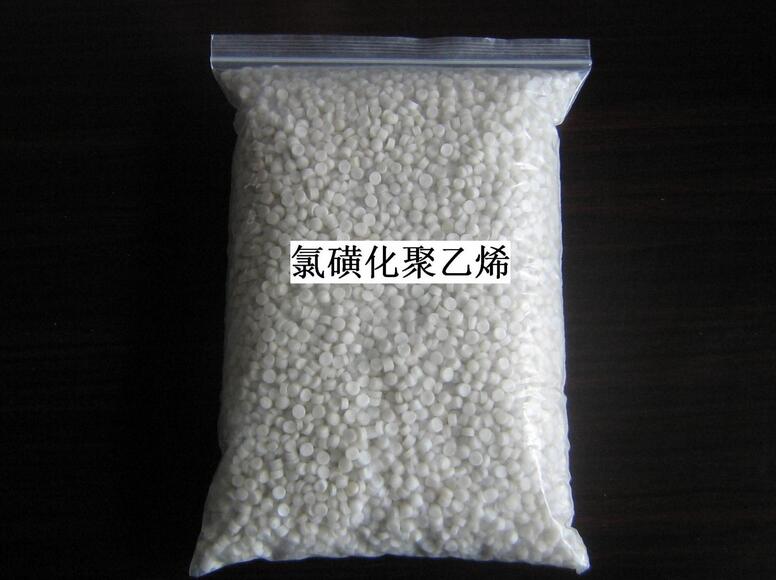

14、氯磺化聚乙烯橡膠（CSM）

它是聚乙烯經(jīng)氯化和磺化處理后，所得到具有彈性的聚合物。耐臭氧耐老化優(yōu)良，耐候性優(yōu)于其它橡膠。阻燃、耐熱、耐溶劑性及耐大多數(shù)化學(xué)藥品和耐酸堿性能較好。電絕緣性尚可，耐磨性與丁苯橡膠相似。缺點(diǎn)是抗撕裂性能差，加工性能不好。使用溫度范圍：約－20℃~＋120℃。 可用作臭氧發(fā)生器上的密封材料，制造耐油密封件、電線電纜包皮以及耐油橡膠制品和化工襯里。

15、氯醚橡膠（CO\\ECO）

由環(huán)氧氯丙烷均聚或由環(huán)氧氯丙烷與環(huán)氧乙烷共聚而成的聚合物。特點(diǎn)是耐脂肪烴及氯化烴溶劑、耐堿、耐水、耐老化性能極好，耐臭氧性、耐熱性能比丁腈橡膠好，透氣性小。使用溫度范圍-20℃~＋140℃。可用作膠管、密封件、薄膜和容器襯里、油箱、膠輥，制造油封、水封等。這種橡膠根據(jù)聚合方式的不同，分為均聚物和共聚物兩種。前者是由環(huán)氧氯丙烷單獨(dú)聚合而成，常用CHR表示，我國(guó)命名為CO；后者是由環(huán)氧氯丙烷和環(huán)氧乙烷共聚而成，常用CHC表示，我國(guó)命名為ECO。

16、氯化聚乙烯橡膠（CM或CPE）

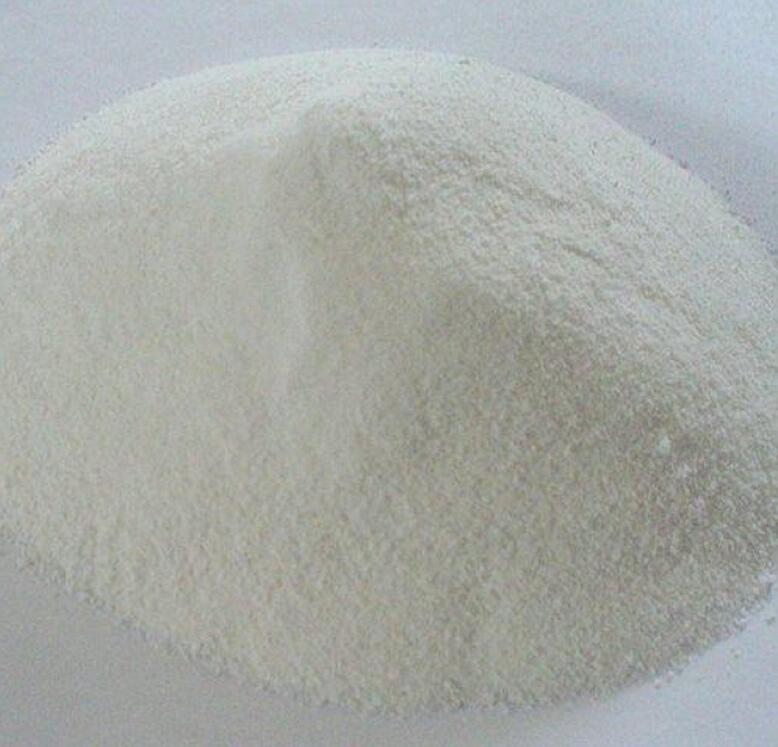

是聚乙烯通過氯取代反應(yīng)制成的具有彈性的聚合物，外觀為白色粉末，無毒無味，根據(jù)結(jié)構(gòu)和用途不同,氯化聚乙烯可分為樹脂型氯化聚乙烯(CPE)和彈性體型氯化聚乙烯(CM)兩大類。性能與氯磺化聚乙烯橡膠接近，其特點(diǎn)是流動(dòng)性好，容易加工；有優(yōu)良的耐天候性、耐臭氧性和耐電暈性，耐熱、耐酸堿、耐油性良好。缺點(diǎn)是彈性差、壓縮變形較大，電絕緣性較低。使用溫度范圍：約－20℃~＋120℃?？捎米麟娋€電纜護(hù)套、膠管、膠帶、膠輥化工襯里等。

一、生長(zhǎng)

天然橡膠是用從橡膠樹上采集的樹膠，經(jīng)過過濾、凝固制成。一般在樹齡5－7年的橡膠樹皮上傾斜切口后采得，橡膠樹一般可采集25－30年。橡膠樹生長(zhǎng)需高溫多雨的環(huán)境，在年平均氣溫26－32℃之間、年平均降雨量在2000mm以上的熱帶地區(qū)栽培，因此其產(chǎn)地分布于南北緯10°以內(nèi)，多集中在東南亞地區(qū)。由于天然橡膠是采自于多年生木本植物橡膠樹，雖整年都可采膠液，但其產(chǎn)量隨季節(jié)性而變動(dòng)。因此不能在短期內(nèi)調(diào)整供應(yīng)，市場(chǎng)變化周期較長(zhǎng)，但又因其本身的重要性，對(duì)世界經(jīng)濟(jì)及重大政治事件有著強(qiáng)烈的反應(yīng)，所以人們開發(fā)出化學(xué)方法的合成橡膠來滿足生產(chǎn)生活的需求。

二、分類

天然橡膠分為標(biāo)準(zhǔn)膠、煙膠片、濃縮膠、白縐膠片、膠清橡膠和風(fēng)干膠片等，最常用的是標(biāo)準(zhǔn)膠和煙膠片。標(biāo)準(zhǔn)膠屬乳膠，膠汁凝固經(jīng)加工后制成顆粒狀，國(guó)內(nèi)標(biāo)準(zhǔn)(SCR)一級(jí)、二級(jí)、三級(jí)、四級(jí)相當(dāng)于國(guó)際市場(chǎng)5號(hào)、10號(hào)、20號(hào)、50號(hào)標(biāo)準(zhǔn)膠。采集后的樹膠，經(jīng)過過濾，加入甲酸凝固薄片狀，將其煙熏干燥后制成煙膠片，即RSS(Ribbed Smoked Sheet)，其標(biāo)準(zhǔn)等級(jí)分為RSS一號(hào)至五號(hào)。

帝博硅膠制品有限公司

東莞硅膠制品廠家—帝博硅膠制品有限公司（www.liuxbao688.com.cn）

（文章僅提供參考，原創(chuàng)于http://www.xcaihui.com/article/139）
