硅膠小玩具是目前是嬰幼兒的主流玩具，很多硬塑型材質(zhì)逐漸慢慢轉(zhuǎn)型走向硅膠兒童玩具，不過硅橡膠玩具屬于軟柔型材料，它唯獨的優(yōu)點在于具有良好的安全環(huán)保型，以及柔軟回彈性，從壽命以及材料和化合反應(yīng)上面都有突出的優(yōu)勢，而硅膠嬰兒玩具除了優(yōu)點之外同樣兼具這一定的缺陷，今天就為大家揭曉生產(chǎn)過程中以及長期使用后可能會出現(xiàn)的一個問題。

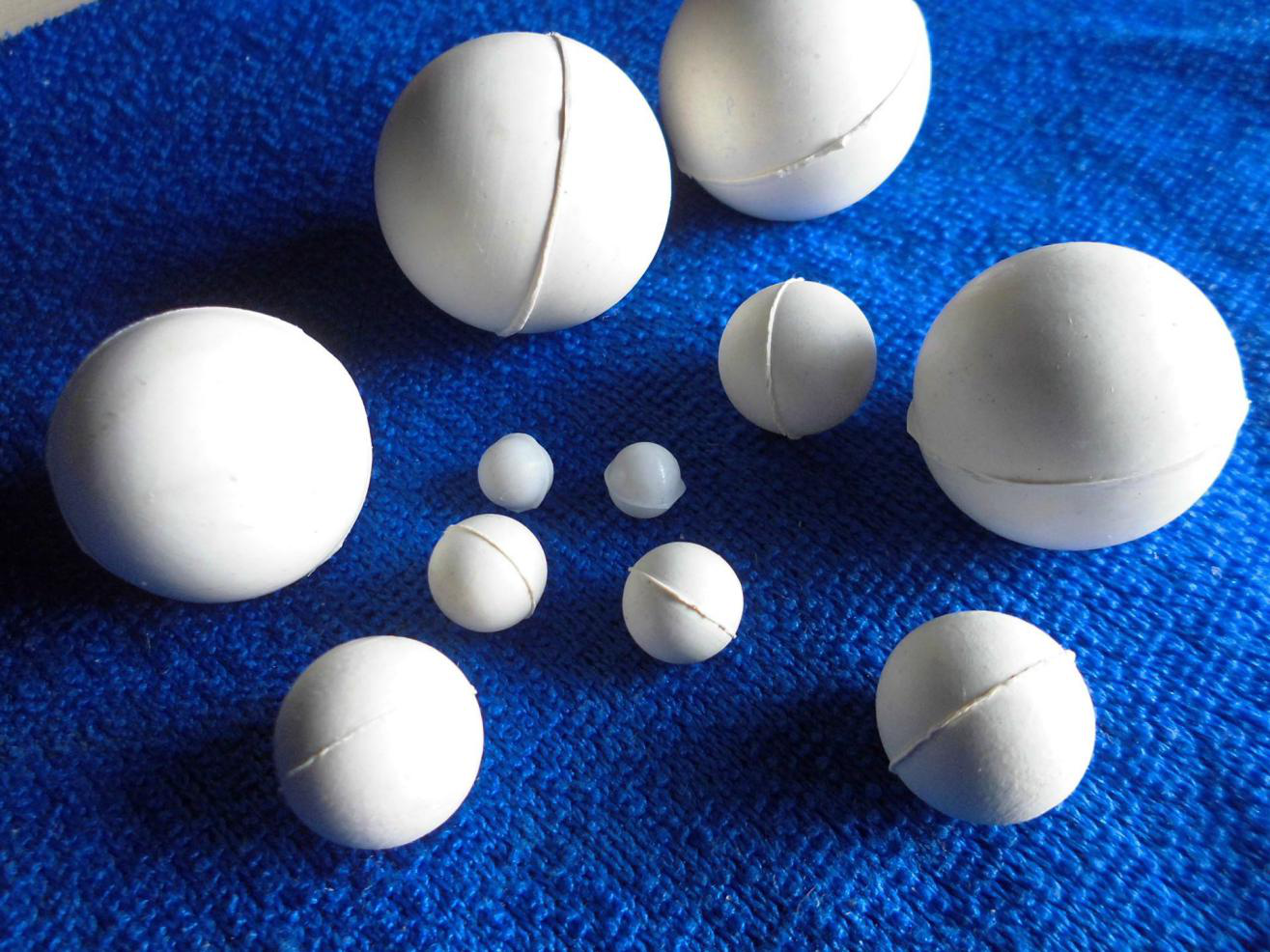

　　爆邊龜裂現(xiàn)象是很多硅膠制品廠家比較頭痛的一個問題，這種現(xiàn)象在很多種類的產(chǎn)品中都會出現(xiàn)，它通常發(fā)生在硅膠產(chǎn)品的分型線位置出現(xiàn)裂口，通常以開裂，爆邊，鋸齒，摺皺，塌陷等等現(xiàn)象導(dǎo)致產(chǎn)品出現(xiàn)不良。

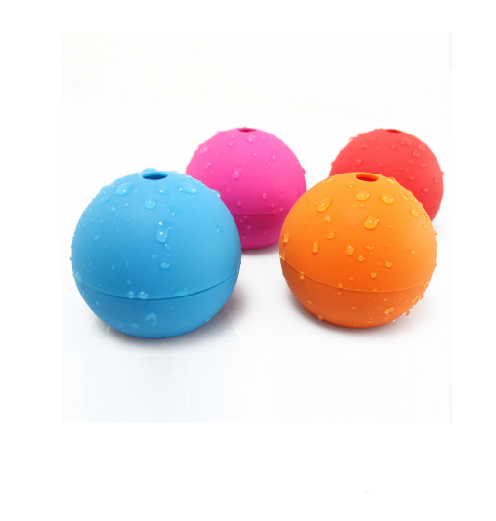

　　這種現(xiàn)象對硅膠玩具生產(chǎn)廠家而言，比較常見在于厚實型產(chǎn)品以及低硬度型產(chǎn)品，而硅膠球玩具則是其中一類，由于硅膠球比較厚屬于實體圓形形狀，在生產(chǎn)加工時成型難以完全將內(nèi)部硫化，導(dǎo)致外部成型內(nèi)部局限未成型，這種現(xiàn)象很可能不會第一時間出現(xiàn)，而是購買一段時間后由于環(huán)境以及使用過程中導(dǎo)致開裂的現(xiàn)象。

　　另一種硅膠玩具則是柔軟性較低，由于硅膠兒童玩具都是選用低硬度材質(zhì)，所以在生產(chǎn)過程中硅膠玩具廠家的材料硬度較低或者機臺溫度偏高時都很有可能造成外部爆邊，另外在員工操作過程中產(chǎn)生的不良比如加工時間太長或者太短，這種不良出現(xiàn)后就可在生產(chǎn)過程中得到控制。

　　下面為造成硅膠兒童玩具出現(xiàn)不良的現(xiàn)象：

1、機臺壓力過大，膠料被嚴重壓縮。

　　方法：啟模時，壓力急劇下降，硫化膠體積增大，制品其它部分受模具限制無法膨脹，而模具對合模線處則可自由膨脹，因膨脹不均造成的內(nèi)應(yīng)力就會導(dǎo)致對合線開裂，應(yīng)使硫化壓力調(diào)整到合適的狀態(tài)，防止過大過小。如果降壓后飛邊增厚，可酌情減少加料量或加大流膠槽。（壓力下冷卻后出模）。

　　2、機臺溫度高、時間短

　　方法：造成硅膠制品抽邊的主要原因、制品外部硫化后，由于膠料傳熱慢，內(nèi)部還處于未硫化狀態(tài)，如果這時候降壓啓模，內(nèi)部硫化反應(yīng)中的發(fā)揮物就會迅速外溢，同時由于溫度下降，膠料嚴重收縮，比之前硫化完全的膠料收縮率要大。這兩方面的因素使得對合模線處開裂抽邊，應(yīng)當調(diào)整硫化條件，采用低溫長時間硫化法或分階段升溫硫化法。

　　3、壓力不足或壓力波動

　　方法：壓力不足或壓力波動使硫化過程中膠料模腔內(nèi)部壓力大于硫化壓力。從而使模具稍稍漲開，引起制品開裂，應(yīng)檢查壓力或者檢查壓力波動原因。

　　4、對合模線處局部疏松、膠料之間結(jié)合強度小

　　方法：這是造成合模線處局部開裂的常見原因。導(dǎo)致局部松散的原因很多，如模具合模不嚴，膠料從縫隙中流出過多，放料方法不當。使對合線處某個部位有不明顯缺膠；模具結(jié)構(gòu)不合理（對合線方向與加壓方向平行是典型的不合理結(jié)構(gòu)，應(yīng)予以避免），膠料太硬等。具體問題具體加以分析進行改進。

　　5、緩壓太遲 ，人工操作原因

　　方法：如果在膠料表面已經(jīng)硫化后再緩壓，常使對合線開裂，注意調(diào)整緩壓時間，需要操作人員隨時注意機臺備注以及掌控生產(chǎn)產(chǎn)品的工藝體積擺料，時間和控溫的控制。
